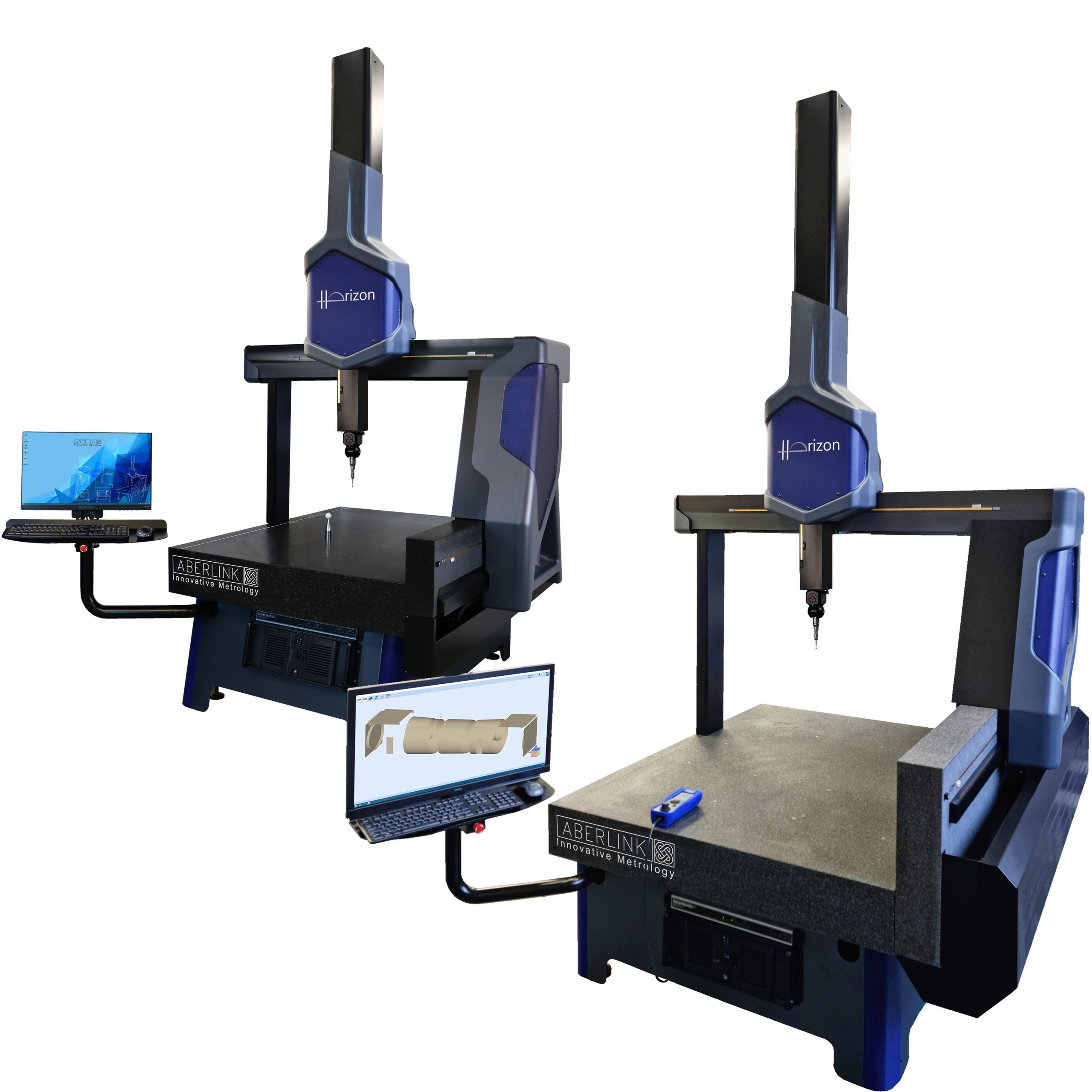

Horizon CMM, sürtünmesiz doğrusal tahrik sistemlerini kullanarak tasarım ve inovasyonda çığır açıyor; bu sistemler, makinenin hızlı ve olağanüstü pürüzsüz hareketinin anahtarıdır.
Granit tabla ve granit Y ekseni rayı, bu olağanüstü malzemenin doğal termal yoğunluğundan tam olarak yararlanacak şekilde tasarlanmıştır. Y ekseni doğrusal tahrik sistemi, Y ekseni doğrusal kodlayıcısından uzakta konumlandırılmıştır, böylece doğrusal tahrik tarafından üretilen ısı, metroloji performansını etkilemeden granit tarafından emilir.
Doğrusal Tahrik Ufkunu Genişletmek
Horizon’ın muazzam başarısından yola çıkan Horizon L, aynı sürtünmesiz doğrusal tahrik sistemlerini kullanırken daha büyük bir XYZ eksen hareket mesafesine sahiptir.
Horizon L’nin tüm tasarımı, köprü düzeneği genelinde rijitlik-ağırlık oranını iyileştirirken, Horizon’da zaten kullanılan parçalardan tam olarak yararlanacak şekilde optimize edilmiştir. En dikkat çekici olanlar: Y ekseni rayı 200 mm daha yüksek hale getirilmiştir, böylece aynı sağ taraftaki doğrusal tahrik sistemi ortak kalır ve rijitliği artırır; taşıyıcı düzeneği, metroloji performansından ödün vermeden boyut ve ağırlık olarak küçültülerek rijitlik-ağırlık oranı iyileştirilmiştir; Z ekseni motorunun gücü, performansını optimize etmek için artırılmıştır; sol taraftaki hava yatağı düzeneği, ağırlığı mutlak minimumda tutmak ve rijitliği korumak için özel olarak ekstrüde edilmiş bir profile sahiptir.
Horizon CMM Ürün Videosu
Yüksek performans, Yüksek doğruluk
Horizon, temaslı tarama için ideal olan hızlı, pürüzsüz ve sessiz hareketiyle öne çıkan bir makinedir ve ilk testte iki mikronun altında doğruluk spesifikasyonuna sahiptir.
Rakipsiz Güvenilirlik
Lineer motorlar temassızdır ve bu nedenle aşınan parçaları yoktur; bu da CMM sürücüleri için mükemmel bir çözüm sunarak güvenilirliği artırır ve bakım maliyetlerini azaltır.
- Lineer motorlar sürtünmesiz, pürüzsüz ve sessiz hareket sağlar.
- Motorların metroloji yapısından termal izolasyonu
- Temaslı tarama için ideal akıcı hareket.
- Aberlink’in devrim niteliğindeki kullanımı kolay ölçüm yazılımı
- Benzer sistemler arasında en kısa öğrenme eğrisi – CMM deneyimi olmadan bile 1 gün.
- Y ekseni boyutları 1000 mm ile 1600 mm arasında değişmektedir.
- Atölye ortamı için uygundur.
- Endüstriyel kumanda kolu standart olarak sunulmaktadır.
- Motorlu prob başlığı yükseltmelerinin her birinde ücretsiz stylus değiştirme standı bulunmaktadır.
